Elgin L42

Procedimento para Impressão do Autoteste

Após realizar o ajuste físico e a limpeza do sensor, você pode validar o funcionamento da impressora imprimindo um autoteste. Siga estas etapas:

  1. Certifique-se de que a impressora está ligada e que as etiquetas e o ribbon já estão devidamente instalados.
  2. Mantenha o botão FEED pressionado.
  3. Solte o botão somente quando o LED piscar uma única vez.
  4. O autoteste será impresso automaticamente pelo equipamento.

Procedimento para Correção e Alinhamento do Sensor de Etiqueta

Este guia descreve os passos necessários para a limpeza física e o alinhamento correto do sensor da impressora L42PRO, garantindo que o equipamento identifique perfeitamente o início e o fim de cada etiqueta.

Passo a Passo para Ajuste Físico

  1. Desligue a impressora completamente na chave geral.
  2. Mantenha o equipamento desligado e abra a tampa lateral puxando as travas.
  3. Retire o rolo de etiquetas e o ribbon de dentro do mecanismo, deixando a impressora totalmente vazia.
  4. Utilize um pano limpo e seco e passe cuidadosamente pelo interior da impressora.
    • Objetivo: Limpar a região do sensor de etiquetas e do rolo de borracha, removendo poeira ou impurezas que possam bloquear o feixe de luz do sensor.
  5. Levante a guia ou a etiqueta para conseguir enxergar claramente a parte de baixo, onde o sensor está localizado.
  6. Localize o sensor de etiquetas móvel na base e certifique-se de empurrá-lo totalmente para a esquerda.
    • Este posicionamento é fundamental para que ele fique alinhado corretamente com o picote (gap) da etiqueta.

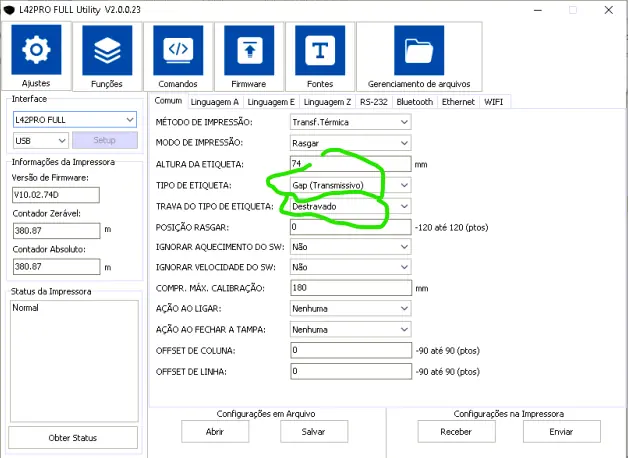

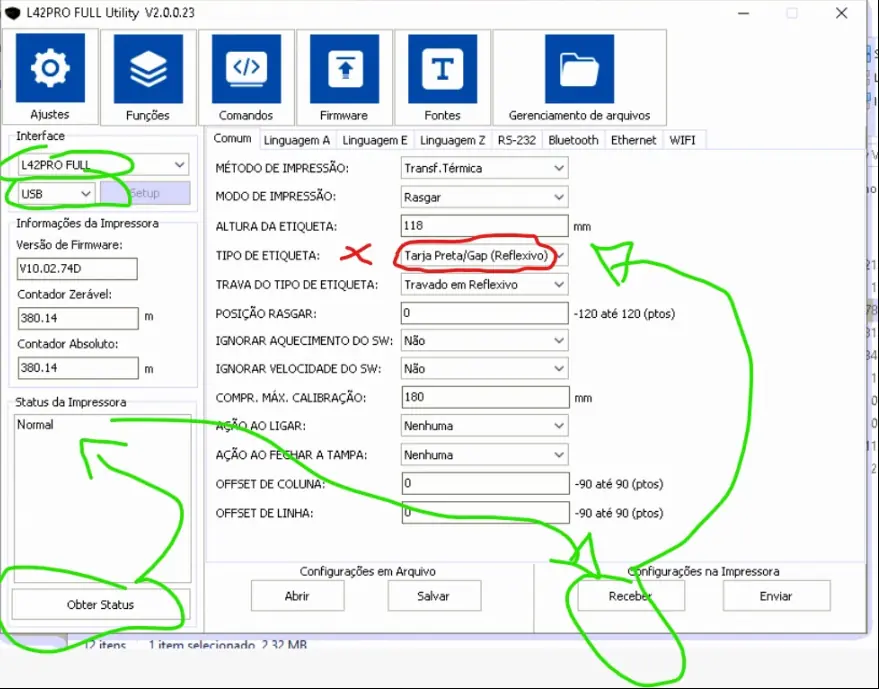

Configuração de Software (L42PRO FULL Utility)

Após o ajuste físico, é importante validar se as configurações no software de gerenciamento estão condizentes com o material utilizado. Certifique-se de que as seguintes opções estejam selecionadas no utilitário:

  • Tipo de Etiqueta: Deve estar definido como Gap (Transmissivo).
  • Trava do Tipo de Etiqueta: Deve estar marcada como Destravado.

Nota: As informações de configuração de software foram extraídas do utilitário L42PRO FULL V2.0.0.23.
